Khi lựa chọn và vận hành quạt ly tâm công nghiệp, lưu lượng và áp suất là hai thông số thường được quan tâm đầu tiên. Tuy nhiên, chỉ nhìn vào từng con số riêng lẻ chưa đủ để biết quạt có thực sự phù hợp với hệ thống hay không.

Đường đặc tính quạt ly tâm cung cấp cái nhìn trực quan hơn về mối quan hệ giữa lưu lượng, áp suất và hiệu suất của thiết bị. Dựa vào biểu đồ này, kỹ thuật viên có thể xác định điểm làm việc thực tế và đánh giá khả năng đáp ứng của quạt đối với hệ thống đường ống.

Đường đặc tính quạt ly tâm là gì?

Đường đặc tính quạt là biểu đồ thể hiện mối quan hệ giữa các thông số vận hành của quạt khi tốc độ quay được xác định.

Tùy tài liệu kỹ thuật, biểu đồ có thể thể hiện nhiều đường cong khác nhau, chẳng hạn:

• Quan hệ giữa lưu lượng và áp suất.

• Hiệu suất của quạt.

• Công suất cần thiết.

• Mức độ thay đổi thông số theo tốc độ quay.

Trong đó, đường cong lưu lượng – áp suất thường là thông tin quan trọng nhất khi đánh giá khả năng làm việc của quạt ly tâm.

Nhìn vào đường cong này, có thể thấy khi lưu lượng thay đổi thì áp suất mà quạt tạo ra cũng thay đổi theo.

Vì sao cần đọc đường đặc tính quạt ly tâm?

Một chiếc quạt có thể được giới thiệu với lưu lượng lớn và áp suất cao, nhưng hai thông số đó không nhất thiết đạt đồng thời trong cùng một điều kiện.

Ví dụ, quạt có thể tạo áp suất cao khi lưu lượng thấp, nhưng khi tăng lưu lượng thì áp suất giảm xuống. Vì vậy, việc lựa chọn thiết bị cần dựa trên mối quan hệ giữa hai thông số thay vì chỉ xem giá trị tối đa.

Đường đặc tính giúp người sử dụng:

• Biết phạm vi vận hành của quạt.

• Xác định lưu lượng tương ứng với áp suất cần thiết.

• Kiểm tra khả năng đáp ứng của thiết bị.

• Đánh giá vùng vận hành có hiệu suất phù hợp.

Đây là cơ sở quan trọng để tránh lựa chọn quạt theo công suất motor hoặc lưu lượng danh nghĩa một cách đơn giản.

Các thông số thường xuất hiện trên đường đặc tính

Lưu lượng

Lưu lượng thể hiện lượng khí mà quạt vận chuyển trong một đơn vị thời gian.

Trên biểu đồ, lưu lượng thường nằm trên trục ngang. Khi di chuyển từ trái sang phải, lưu lượng tăng lên.

Lưu lượng cần thiết phụ thuộc vào mục đích sử dụng và yêu cầu của hệ thống, chẳng hạn như thông gió, hút bụi hoặc cấp khí.

Áp suất

Áp suất thể hiện khả năng của quạt trong việc tạo chênh lệch áp suất để đưa dòng khí vượt qua trở lực của hệ thống.

Thông số này thường được thể hiện trên trục đứng.

Khi hệ thống có nhiều đường ống, co nối, bộ lọc hoặc thiết bị xử lý, yêu cầu về áp suất thường tăng lên.

Hiệu suất

Một số biểu đồ sẽ có thêm đường cong hiệu suất.

Hiệu suất cho biết mức độ chuyển đổi năng lượng của quạt trong từng điều kiện vận hành. Quạt thường có một vùng hoạt động hiệu quả hơn so với những vùng còn lại.

Khi lựa chọn điểm làm việc, không nên chỉ quan tâm đến việc quạt có đáp ứng đủ lưu lượng và áp suất mà cũng cần xem xét hiệu suất tương ứng.

Công suất

Đường đặc tính cũng có thể thể hiện công suất mà motor cần cung cấp trong từng điều kiện vận hành.

Thông số này giúp kiểm tra khả năng đáp ứng của motor và tránh tình trạng lựa chọn động cơ không phù hợp với chế độ làm việc của quạt.

Điểm làm việc của quạt ly tâm là gì?

Điểm làm việc là trạng thái mà quạt thực tế vận hành khi được kết nối với một hệ thống cụ thể.

Điểm này không chỉ do bản thân quạt quyết định mà còn phụ thuộc vào đặc tính của hệ thống đường ống và thiết bị đi kèm.

Có thể hiểu đơn giản:

Quạt tạo ra khả năng cung cấp khí, còn hệ thống quyết định mức trở lực mà dòng khí phải vượt qua.

Khi hai yếu tố này cân bằng, hệ thống sẽ hình thành một điểm vận hành cụ thể.

Cách xác định điểm làm việc trên biểu đồ

Bước 1: Xác định nhu cầu lưu lượng

Trước tiên cần xác định hệ thống cần vận chuyển bao nhiêu không khí.

Đối với hệ thống hút bụi, lưu lượng có thể liên quan đến số lượng điểm hút và yêu cầu thu gom bụi. Với hệ thống thông gió hoặc cấp khí, lưu lượng lại phụ thuộc vào nhu cầu trao đổi và phân phối không khí.

Đây là dữ liệu đầu vào để đối chiếu với đường đặc tính của quạt.

Bước 2: Xác định trở lực của hệ thống

Tiếp theo cần tính toán trở lực mà dòng khí phải vượt qua.

Trở lực có thể đến từ:

• Đường ống.

• Co và cút.

• Van.

• Bộ lọc.

• Thiết bị xử lý khí.

• Các điểm thay đổi tiết diện.

Hệ thống càng phức tạp thì yêu cầu về áp suất của quạt càng lớn.

Bước 3: Xây dựng đặc tính hệ thống

Khi biết mối quan hệ giữa lưu lượng và trở lực, có thể biểu diễn đặc tính của hệ thống trên cùng biểu đồ với đường đặc tính quạt.

Đây là bước giúp xác định trạng thái vận hành thực tế.

Bước 4: Xác định giao điểm

Điểm giao giữa đường đặc tính quạt và đường đặc tính hệ thống chính là điểm làm việc.

Tại vị trí này, có thể xác định được:

• Lưu lượng thực tế.

• Áp suất tương ứng.

• Hiệu suất.

• Công suất yêu cầu.

Nhờ đó, kỹ thuật viên có thể đánh giá quạt có đáp ứng đúng nhu cầu hay không.

Xem thêm: Quạt ly tâm nên đặt trước hay sau thiết bị lọc bụi?

Điều gì xảy ra khi điểm làm việc không phù hợp?

Lưu lượng thấp hơn yêu cầu

Nếu điểm làm việc nằm ở khu vực có lưu lượng thấp, hệ thống có thể không đạt hiệu quả mong muốn.

Đối với hệ thống hút bụi, một số vị trí có thể không được thu gom đủ. Với hệ thống thông gió, lượng không khí cấp hoặc trao đổi có thể thấp hơn nhu cầu.

Quạt làm việc ở vùng hiệu suất thấp

Quạt vẫn có thể hoạt động nhưng không phải mọi điểm trên đường đặc tính đều mang lại hiệu suất tương đương.

Nếu hệ thống khiến quạt thường xuyên làm việc ở vùng hiệu suất thấp, mức tiêu thụ năng lượng và hiệu quả vận hành có thể không tối ưu.

Motor có nguy cơ chịu tải không phù hợp

Khi điều kiện vận hành thay đổi, công suất mà quạt yêu cầu cũng có thể thay đổi.

Do đó, cần đối chiếu đường công suất với thông số motor để tránh tình trạng động cơ phải làm việc ngoài phạm vi phù hợp.

Những yếu tố có thể làm thay đổi điểm làm việc

Bộ lọc ngày càng bám bụi

Trong hệ thống hút bụi, bộ lọc tích tụ bụi theo thời gian sẽ làm trở lực tăng lên.

Khi đặc tính hệ thống thay đổi, điểm làm việc của quạt cũng có thể dịch chuyển.

Đây là lý do cần theo dõi tình trạng bộ lọc thay vì chỉ kiểm tra riêng quạt.

Thay đổi đường ống

Việc kéo dài đường ống, thêm nhiều co nối hoặc thay đổi kích thước ống đều có thể làm thay đổi trở lực.

Nếu hệ thống được mở rộng mà không đánh giá lại quạt, lưu lượng thực tế có thể khác đáng kể so với ban đầu.

Thay đổi tốc độ quay

Khi tốc độ quạt thay đổi, đường đặc tính cũng thay đổi theo.

Đối với những hệ thống sử dụng biến tần, việc điều chỉnh tốc độ cần được thực hiện trong phạm vi phù hợp với thiết kế của quạt và motor.

Thay đổi cấu hình điểm hút

Đóng hoặc mở thêm các nhánh hút sẽ làm thay đổi điều kiện làm việc của toàn hệ thống.

Vì vậy, một hệ thống có nhiều điểm hút cần được tính toán và cân chỉnh để đảm bảo phân phối lưu lượng phù hợp.

Có nên chọn quạt dựa vào lưu lượng lớn nhất?

Không nên chỉ dựa vào lưu lượng tối đa được công bố.

Thông số lớn nhất thường chỉ phản ánh một điều kiện vận hành nhất định. Khi đưa vào hệ thống thực tế, quạt sẽ phải làm việc tại một điểm cụ thể phụ thuộc vào trở lực.

Điều quan trọng hơn là xác định lưu lượng và áp suất cần thiết tại điểm làm việc, sau đó đối chiếu với đường đặc tính của từng model.

Cách tiếp cận này giúp việc lựa chọn quạt chính xác hơn và hạn chế tình trạng thiết bị dư thừa hoặc không đủ khả năng đáp ứng.

Lưu ý khi sử dụng đường đặc tính quạt

Khi đọc tài liệu kỹ thuật, cần kiểm tra điều kiện mà nhà sản xuất sử dụng để xây dựng đường đặc tính.

Các yếu tố như:

• Tốc độ quay.

• Mật độ không khí.

• Điều kiện nhiệt độ.

• Cấu hình quạt.

• Phương thức truyền động.

có thể ảnh hưởng đến thông số thể hiện trên biểu đồ.

Do đó, không nên lấy đường đặc tính của một điều kiện vận hành rồi áp dụng trực tiếp cho một hệ thống có điều kiện hoàn toàn khác.

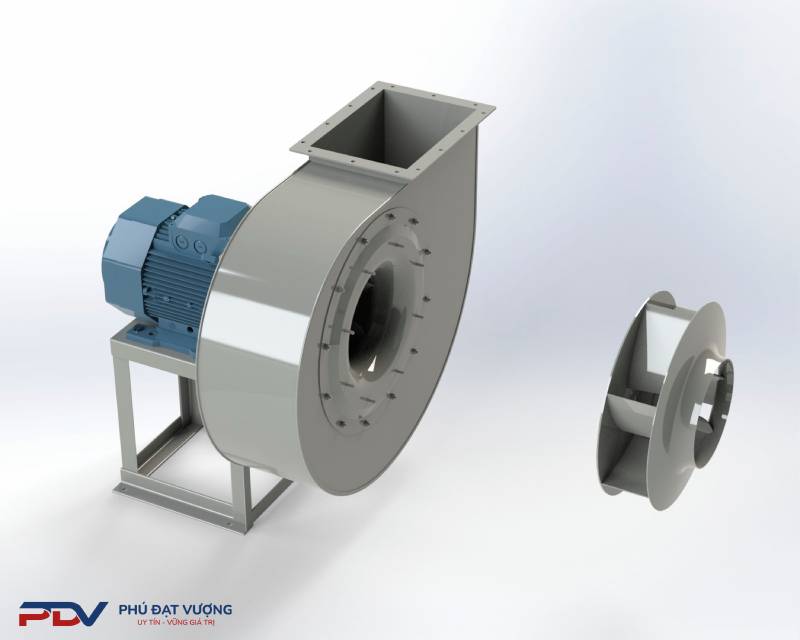

Quạt Phú Đạt Vượng cung cấp quạt ly tâm cho hệ thống công nghiệp

Quạt ly tâm Phú Đạt Vượng cung cấp các dòng quạt ly tâm phục vụ nhu cầu hút bụi, thông gió, cấp khí và vận chuyển không khí trong nhiều môi trường công nghiệp.

Khi lựa chọn thiết bị, doanh nghiệp nên xác định đầy đủ lưu lượng, áp suất và điều kiện vận hành để đối chiếu với thông số kỹ thuật của quạt. Cách lựa chọn dựa trên điểm làm việc giúp thiết bị hoạt động phù hợp hơn với hệ thống thực tế.

Đường đặc tính quạt ly tâm là công cụ quan trọng để đánh giá mối quan hệ giữa lưu lượng, áp suất, hiệu suất và công suất của thiết bị.

Thay vì chỉ nhìn vào công suất motor hoặc lưu lượng tối đa, doanh nghiệp nên xác định điểm làm việc dựa trên sự kết hợp giữa đặc tính quạt và trở lực hệ thống. Đây là cơ sở giúp lựa chọn đúng thiết bị và duy trì hiệu quả vận hành trong thực tế.
